Warsaw University of Technology Faculty of Electronics and Information Technology

Otwarte Laboratorium Dydaktyczne Systemów Wbudowanych i Internetu Rzeczy
(OLDSWIR)

Laboratorium jest zlokalizowane w pokoju 9B na wydziale Elektroniki i Technik Informacyjnych.
Laboratorium posiada 12 stanowisk zorganizowanych jako trzy obszary po 4 stanowiska dwuosobowe w każdym. Umożliwia to jednoczesną pracę do 12 zespołów dwuosobowych na pojedynczych stanowiskach lub pracę do 3 zespołów 3-8 osobowych osobno w poszczególnych obszarach.
Laboratorium posiada wydzieloną domenę sieci Internet, z kablem RJ-49 na każdym stanowisku oraz własną zamkniętą sieć WiFi.

Podstawowy pakiet sprzętowy

• Zestaw startowy CC1352R1 LaunchPad
• Kabel Micro USB – USB A
• Zestaw czujnikowy CC1352R1 SensorTag LaunchPad
• Zestaw startowy NUCLEO-L476RG
• Ekspander (nakładka) czujnikowy z wyświetlaczem KA-Nucleo-Multisensor
• Komputer jednopłytkowy Raspberry Pi 4 B
• Zasilacz 5V/3A USB-C
• Adapter wyprowadzeń GPIO z płytki Raspberry Pi do płytki stykowej z taśmą połączeniową
• Prototypowa płytka stykowa
• Zestaw przewodów do płytek stykowych
• Przewody połączeniowe F-F oraz M-F, różnokolorowe
• Czujnik jakości powietrza BME680

Każde stanowisko jest wyposażone w następujące wyposażenie stałe:

• Komputer PC
• 64 GB RAM
• Oscyloskop Keysight DSOX3024A

• 4 kanały analogowe, 200MHz, wbudowany generator funkcyjny 20 MHz
• Analiza protokołu: I²C, SPI, RS232/UART, USB

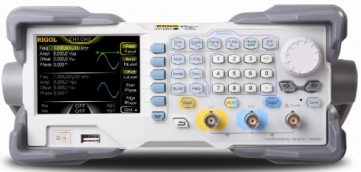

• Generator funkcyjny Rigol DG1032Z

• 2x20 MHz 14b 200M SA/s 8Mpkt
• Zasilacz uniwersalny

• 3-12V

Oprogramowanie

• Środowisko programowe zorganizowane jako maszyna wirtualna Windows 11 EN
• Oprogramowanie dla procesorów firmy Texas Instruments serii SimpleLink CC13x2 CC26x2 oraz C2000
• Oprogramowanie dla procesorów firmy Nordic Semiconductor serii nRF52/53 oraz nRF91
• Oprogramowanie dla procesorów firmy ST Microlectronics

Całe oprogramowanie jest dostępne darmowo po zarejestrowaniu się na stronie producenta.

Taką samą konfigurację oprogramowania użytkownicy mogą zrealizować na swoich komputerach/laptopach według udostępnionego opisu instalacji na stronie laboratorium.

Otwarte Laboratorium Dydaktyczne Systemów Wbudowanych i Internetu Rzeczy (OLDSWIR)

Wyposażenie

	Moduł	Opis
	NUCLEO-L476RG link	Zestaw startowy z serii NUCLEO wyposażony w mikrokontroler STM32L476RGT6 (1024 kB Flash, Cortex-M4), z wbudowanym programatorem-debugerem ST-Link/v2-1, wyposażony w złącza zgodne z Arduino.
	KA-Nucleo-Multisensor link	Ekspander (nakładka) rozszerzający funkcjonalność płytki uruchomieniowej serii STM32 Nucleo. Shield ma złącza ST Morpho i wyposażony został m.in. w czteroznakowy wyświetlacz 7-segmentowy, cztery diody RGB, akcelerometr LIS35DE, czujnik ciśnienia LPS25HB i termometr cyfrowy DS18B20

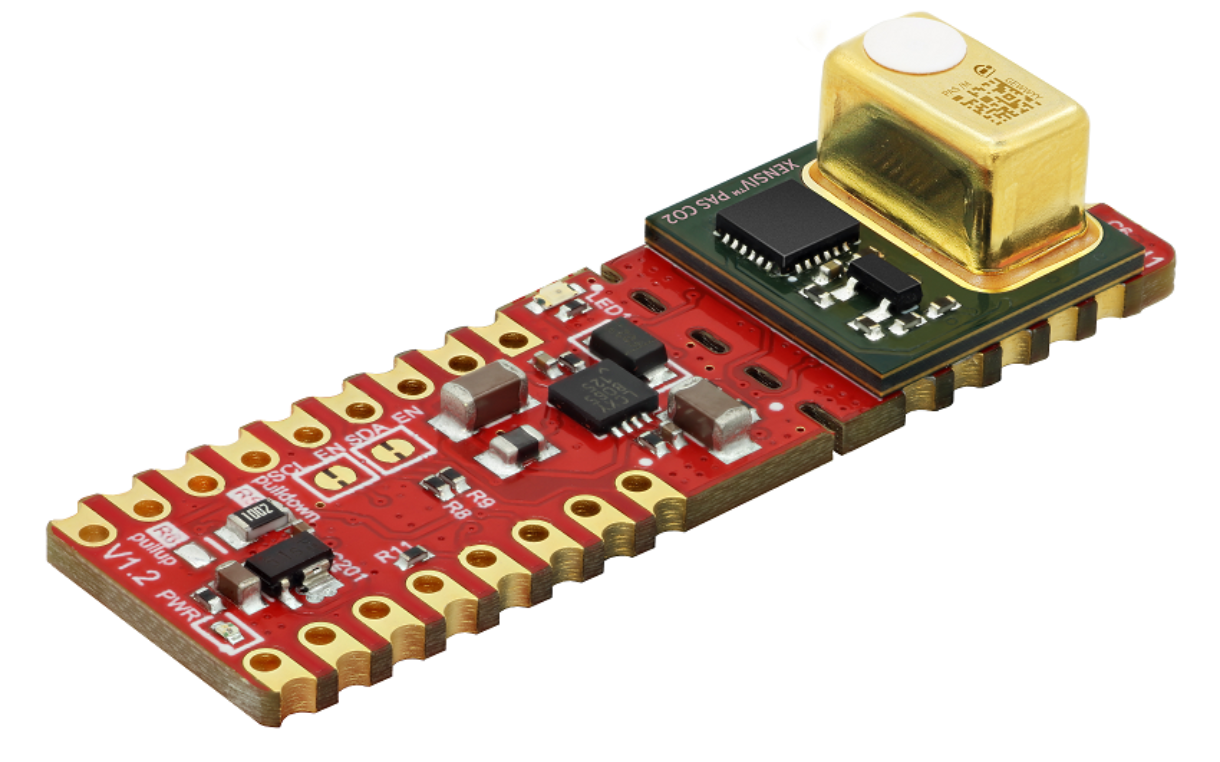

	SHIELD_PASCO2_SENSOR XENSIV™ PAS CO2 Shield2Go Board - Measure what matters http://www.ti.com/tool/launchxl-cc1352r1	Infineon’s Shield2Go boards offer a unique customer and evaluation experience – this board is equipped with the XENSIVTM PAS CO2 sensor and comes with a ready to use Arduino library (via GitHub). Customers can now develop their own system solutions by combining Shield2Go boards together with Infineon My IoT adapters. My IoT adapters are gateways to external hardware solutions like Arduino and Raspberry PI, which are popular IoT hardware platforms. All this enables the fastest evaluation and development of your IoT system.
	LPSTK-CC1352R SimpleLink multi band CC1352R wireless MCU Launchpad SensorTag kit Texas Instruments https://www.infineon.com/cms/en/product/evaluation-boards/shield_pasco2_sensor/	Texas Instruments LPSTK-CC1352R Wireless MCU LaunchPad SensorTag Kit offers integrated environmental and motion sensors, multi-band wireless connectivity and easy-to-use software. These can all be used to help you prototype your next connected application. This provides a fully enclosed and battery-operated kit designed to enable rapid prototyping to help IoT developers evaluate new product ideas without having to develop any hardware or software from scratch. With this ready-to-go hardware, developers are able to jumpstart development with out-of-the-box battery operation.
	Gravity: I2C BME680 Environmental Sensor link	Czujnik gazu, ciśnienia, temperatury i wilgotności umieszczony w jednej obudowie MEMS. Moduł jest zasilany napięciem 3,3-5V, do komunikacji służy interfejs I2C lub SPI.
	RASPBERRY PI 4 MODEL B link	Single-board computer with wireless LAN and Bluetooth connectivity.
	nRF52840 DK (PCA10056) Nordic Semiconductor link	The nRF52840 DK is a versatile single board development kit that supports development using the following protocols: Bluetooth 5, Bluetooth Low Energy, Bluetooth mesh, Thread, 802.15.4, ANT, 2.4GHz proprietary
	nRF52840 Dongle (PCA10059) Nordic Semiconductor link	The nRF52840 Dongle is a low-cost, versatile USB development dongle for Bluetooth Low Energy, ANT™, 802.15.4, and user-proprietary 2.4 GHz applications using the nRF52840 SoC.
	Nordic Thingy:52 (nRF6936, PCA2020) Nordic Semiconductor link	The Nordic Thingy:52® is a compact, power-optimized, multi-sensor development kit. It is an easy-to-use development platform, designed to help you build IoT prototypes and demos, without the need to build hardware or write firmware.
	Power Profiler Kit II Nordic Semiconductor link	Power profiling and power optimization of embedded solutions The Power Profiler Kit II (PPK2) is a standalone unit, which can measure and optionally supply currents all the way from sub-uA and as high as 1A on all Nordic DKs, in addition to external hardware. The PPK2 is powered via a standard 5V USB cable, which can supply up to 500mA of current. In order to supply up to 1A of current, two USB cables are required.
	LAUNCHXL-F28027 C2000 Piccolo MCU F28027 LaunchPad Development Kit Texas Instruments http://www.ti.com/tool/launchxl-f28027	LAUNCHXL-F28027 is a low cost evaluation and development tool for the Piccolo F2802x series. TMS320F28027: 60 MHz C28x CPU, 64 KB Flash, 8 PWM Channels, 12-bit ADC, capture interface, UART, SPI, and more. USB connected isolated XDS100 JTAG debug probe for real-time debug and flash programming. 2x 20-pin headers/connectors with access to all device pins
